Ako vybrať kotviace skrutky pre základy stĺpov pouličného osvetlenia

Kotviace skrutky stĺpov pouličného osvetleniasú neviditeľné, no napriek tomu{0}}kritické komponenty zakopané v betónových základoch stĺpov pouličného-osvetlenia. Mnohé projekty globálneho osvetlenia sa vo veľkej miere zameriavajú na výkon lampy, povrchovú úpravu stožiarov a parametre svietidiel, pričom prehliadajú špecifikácie kotevných skrutiek stĺpov pouličného osvetlenia. Nesprávny výber kotviacich-skrutiek môže mať za následok naklonenie stĺpa, zlyhanie{5}}vytiahnutia základu alebo dokonca úplné zrútenie stĺpa pri silnom vetre. Keď sa na-stránke objavia problémy, náklady na prepracovanie sú extrémne vysoké, vrátane lámania betónu,{8}}zalievania základov a oneskorení v pláne projektu.
S viac ako 25-ročnými skúsenosťami s výrobou a exportom vonkajšieho osvetlenia spoločnosť Phoebus Light dodala pouličné-stĺpy na osvetlenie a vysoké-stožiare do viac ako 126 krajín. Náš inžiniersky tím bol svedkom desiatok zlyhaní projektu spôsobených čisto-špecifikovanými kotviacimi skrutkami stĺpov pouličného osvetlenia. Tento článok obsahuje praktické pokyny{7}} zamerané na továrne na výber kotevných skrutiek pre základy stĺpov pouličného osvetlenia, čím pomáha medzinárodným nákupcom a dodávateľom vyhnúť sa bežným technickým nástrahám.





Hlavné faktory, ktoré rozhodujú o špecifikáciách kotevných skrutiek

Veľkosť, trieda a konfigurácia kotevných skrutiek by sa nikdy nemali vyberať len podľa hmotnosti tyče. Vetrom-indukovaný moment prevrátenia pôsobí ako dominantná záťaž pre vysoké stĺpy osvetlenia podľa medzinárodných noriem vrátane EN 40, ASCE-7 a AS/NZS 1170.2. Pred dokončením výkresov skrutiek je potrebné vyhodnotiť štyri kľúčové rozmery.

1. Zaťaženie vetrom a efektívna projektovaná plocha (EPA)

Vypočítajte celkovú plochu vystavenú vetru-skombinujte tyč stožiara, svietidlá, držiaky, priečne-ramenná, solárne panely a extra inteligentné-mestské doplnky. V pobrežných, tajfúnových-zónach alebo púštnych silných-vetroch moment prevrátenia prudko narastá, čo si vyžaduje kotevné skrutky s vyššou-pevnosťou alebo väčším-priemerom.

2. Výška stĺpa a geometria-príruby základne

6-12 m štandardné pouličné-stĺpy a 15-30 m vysoké-stožiare majú úplne iné požiadavky na základy. Priemer kruhu skrutky-príruby základne stĺpa musí dokonale zodpovedať rozloženiu kotviacej skrutky. Nesprávne rozmiestnenie otvorov znemožní inštaláciu na mieste.

3. Miestne prostredie lokality

Stav pôdy: Mäkká hlina, piesok a sypká zemina vyžadujú hlbšiu hĺbku kotvenia pre kotviace skrutky stĺpov pouličného osvetlenia. Skalné-pozemné miesta vyžadujú špeciálne riešenia ukotvenia.
Riziko korózie: Pobrežné oblasti so slanou-hmlou urýchľujú koróziu kovov; obyčajné pozinkované skrutky sa v blízkosti morského pobrežia degradujú oveľa rýchlejšie.
Seizmické zóny: Mimoriadna bezpečnostná rezerva by mala byť vyhradená pre seizmicky-aktívne oblasti.
Miestne stavebné predpisy: Rôzne trhy presadzujú odlišné požiadavky. Projekty EÚ sa odvolávajú na EN 40, Severná Amerika sa riadi ASCE-7 / AASHTO, zatiaľ čo projekty na Blízkom-východe a v Afrike často prijímajú upravené špecifikácie podľa súťažných podkladov. Vždy zosúlaďte parametre kotevných skrutiek s požiadavkami miestnej normy.

4. Kritické technické parametre tyčových kotevných skrutiek-svetla-

1. Kvalita materiálu a antikorózna-úprava

Oceľové kotviace skrutky Q235/Q355
Kotviace skrutky žiarovo pozinkované

2. Typy kotviacich-skrutiek: L-skrutka, J-skrutka a kotviaca-skrutka

Kotviaca skrutka v tvare L -: Široko používaný pre štandardné 6-12 m stĺpy pouličného-osvetlenia, vyvážená cena a odolnosť proti vytiahnutiu.
Hák v tvare J -: Ponúka vynikajúci výkon proti-vytiahnutiu-, vhodný na miesta vystavené tajfúnom-.
Kotviaca-skrutka s tanierovou hlavou: Uprednostňuje sa pre ťažké-vysokovýkonné-stožiare; zváraná oceľová doska rozdeľuje silu na betón a výrazne znižuje riziko prasknutia.

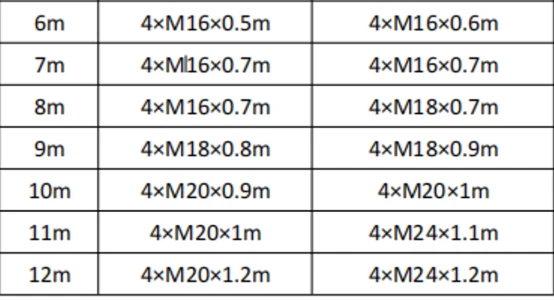

3. Priemer, množstvo a hĺbka uloženia

Všeobecný praktický odkaz:
6-12 m stĺp verejného osvetlenia: skrutky M20-M24, 4-8 súprav;
15-20 m vysoký stožiar: skrutky M27-M36, 8-12 súprav.
Minimálna hĺbka kotvenia musí dosiahnuť 12-násobok priemeru skrutky. Koniec háku alebo kotevnej dosky musí byť úplne zapustený do betónu. Príliš-plytké ukotvenie spôsobuje zlyhanie pri vyťahovaní-: betónový základ zostáva nedotknutý, no kotviace skrutky stĺpov osvetlenia sa pri zaťažení vetrom vytrhnú.





4. Dĺžka premietania závitu

Odkrytá dĺžka závitu nad povrchom hotového betónu musí byť dostatočne dlhá, aby sa do nej zmestila príruba stĺpa, ploché podložky a dvojité matice, pričom si treba ponechať malý priestor na vertikálne nastavenie stĺpa.
Príliš-krátky odkrytý závit: nie je možné úplne utiahnuť matice;
Príliš dlhý odkrytý závit: náchylný na atmosférickú hrdzavosť a mechanické poškodenie.

Najčastejšie{0}}časté{1}}chyby na stránkach s výberom kotviacich skrutiek

Tieto opakujúce sa chyby pochádzajú zo skutočných{0}}zámorských projektov zo sveta, ktoré riešilo technické oddelenie spoločnosti Phoebus Light.

1. Vypočítajte iba vlastnú hmotnosť tyče-, ignorujte moment prevrátenia vetra.

Bočná sila vetra vytvára väčšinu namáhania pri prevrátení stĺpov svietidiel. Mŕtva-váha pri tyči poskytuje iba obmedzený príspevok proti prevráteniu-. Mnohé zlyhania základov pochádzajú z tohto nesprávneho výpočtu.

2. Nezhodný priemer kruhu-skrutky.

Klienti prehodnotia-rozmery príruby stĺpa, ale zabudnú aktualizovať nákresy kotviacich{1}}skrutiek. Po naliatí betónu sa polohy kotviacich skrutiek stĺpa osvetlenia nezhodujú s otvormi v prírube, čo vedie k úplnému-prepracovaniu.

3. Preskočte šablónu na umiestnenie.

Bez zodpovedajúcich šablón umiestnenia sa kotviace-skrutky posúvajú a odchyľujú počas liatia betónu, aj keď sú špecifikácie skrutiek úplne správne.

4. Použite jednu-maticu.

Dlhodobé-vibrácie vetra môžu postupne uvoľniť jednotlivé matice. Dvojité žiarovo-ponorené-pozinkované matice spolu s plochými podložkami sú povinné pre základy stĺpov verejného osvetlenia.

5. Nízky-betónový základ.

Dokonca aj kotviace skrutky vysokopevnostných stĺpov osvetlenia zlyhajú, ak sa zapustia do nízkopevnostného betónu. Pre základy stĺpov verejného osvetlenia sa vyžaduje minimálna trieda betónu C25-C30.

Kompletná základňa-Zodpovedajúca technická podpora od Phoebus Light

Mnoho výrobcov osvetlenia dodáva iba hotové stožiare lámp bez poskytnutia konštrukčných výkresov-skrutiek. To vytvára obrovský technický tlak na zahraničných dodávateľov.
Vďaka nášmu-tímu 8 inžinierov vo výrobnej dielni na 62 000 m² dokáže Phoebus Light dodať kompletné výkresy kotviacich-skrutiek prispôsobené parametrom vášho projektu: miestna maximálna rýchlosť vetra, pôdna správa, výška stĺpa a rozmery príruby.
Dodávame voliteľné kompletné kotevné-súpravy skrutiek vrátane L-skrutiek/J{2}}skrutiek/kotvových-skrutiek s doskami, prispôsobených žiarovo{4}}ponorných-matíc, podložiek a polohovacích šablón. Inšpekčné agentúry tretích strán, ako je SGS, sú vítané, aby vykonali kontrolu rozmerov a povrchovej úpravy pred odoslaním-súprav kotevných-skrutiek. Naša služba kreslenia CAD môže pomôcť vášmu miestnemu stavebnému tímu vyhnúť sa nákladným chybám pri zakladaní stĺpov pouličného osvetlenia pred nalievaním betónu.

Záver

Kotviace skrutky predstavujú neviditeľnú bezpečnostnú chrbticu každéhozáklad stĺpu pouličného osvetlenia. Výber kotevných skrutiek osvetľovacej tyče len na základe skúseností alebo hmotnosti tyče prinesie skryté štrukturálne riziká. Pri získavaní žiarovo pozinkovaných stĺpov pouličného osvetlenia by si inteligentní kupujúci mali vybrať výrobcov schopných dodať kompletný základ stĺpov pouličného osvetlenia-zodpovedajúcim technickým riešeniam, a nie iba produkty-výrobkov na stĺpy pouličného osvetlenia.
Ak pracujete na osvetlení komunálnej komunikácie, vysokého stožiara respprojekty inteligentných stĺpovpo celom svete, neváhajte kontaktovať Phoebus Light pre technické výpočty, podporu kreslenia a prispôsobené cenové ponuky.
